Vaihtokytkimen toimintaperiaate

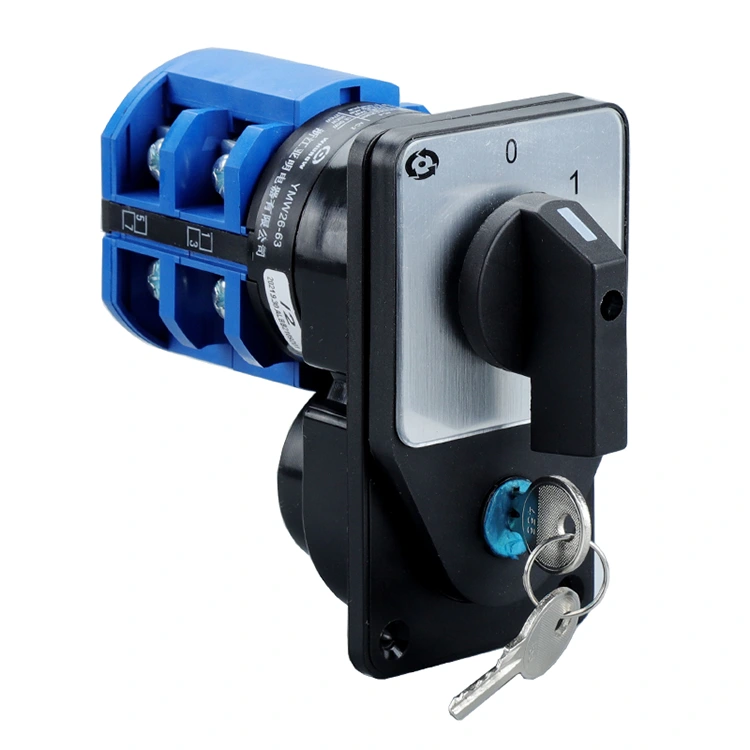

I. Ydinmääritelmä aVaihtokytkin

Vaihtokytkin (tunnetaan myös yhdistelmäkytkimenä) on moniasentoinen, monikoskettimia käsin ohjattava sähkökomponentti, jota käytetään pääasiassa virtapiirien kytkemiseen päälle/pois, virtalähteen kytkemiseen, signaalin muuntamiseen tai moottoreiden eteen- ja taaksepäin pyörimisen ohjaamiseen. Sen ydinominaisuus on, että pyöriminen tai heittäminen saa useita sisäisiä koskettimia toimimaan synkronisesti, jolloin saadaan aikaan erilaisten piiripolkujen vaihto. Sitä käytetään laajalti teollisessa ohjauksessa, sähkölaitteissa ja instrumenteissa.

II. Vaihtokytkimen ydinrakenne

Sen toimintaperiaatteen ymmärtämiseksi on ensin tunnistettava sen ydinkomponentit, jotka toimivat yhdessä kytkentätoiminnon saavuttamiseksi:

Toimintamekanismi: Ulkoinen manuaalinen ohjauskomponentti (kuten nuppi tai kahva), joka pyörittää tai heittää sisäistä akselia. Sillä on tyypillisesti useita asentoja (esim. 2, 3, 4 asentoa), joista jokainen vastaa erilaista kosketinyhdistelmää.

Kosketinjärjestelmä: Toiminnallinen ydinkomponentti, joka koostuu liikkuvista ja kiinteistä koskettimista. Jokainen kosketinsarja vastaa yhtä piiripolkua. Liikkuva kosketin on kiinnitetty akseliin ja kiinteä kosketin kotelon sisällä olevaan riviliittimeen. Kontaktimateriaali on usein kupariseosta (kuten hopeaseosta) johtavuuden ja kulutuskestävyyden varmistamiseksi.

Asemointilaite: Se koostuu tyypillisesti jousesta, teräskuulasta tai nokkarakenteesta, ja sitä käytetään käyttömekanismin kiinnittämiseen paikoilleen, mikä estää tahattoman käytön. Kun käyttökahva käännetään määrättyyn asentoon, kohdistuslaite lukittuu paikalleen, mikä varmistaa koskettimien vakaan kosketuksen. Vaihtaminen edellyttää kohdistusvoiman voittamista selkeän asennonvalinnan varmistamiseksi.

Kotelo ja liittimet: Kotelo on valmistettu eristysmateriaaleista (kuten muovista tai keraamisesta) eristystä ja suojaa varten; liittimiä käytetään ulkoisten johtojen kytkemiseen yhdistäen kosketinjärjestelmän ohjattuun piiriin.

III. Keskeinen toimintaperiaateVaihtokytkinVaihtokytkimen toimintaperiaate on "kytkeä valikoivasti piirireitit ohjaamalla mekaanisesti koskettimet päälle ja pois päältä". Tietty prosessi voidaan jakaa kolmeen avainvaiheeseen:

**Käyttöliipaisin:** Käyttökahvan manuaalinen pyörittäminen tai heittäminen saa sisäisen akselin pyörimään. Tällä hetkellä paikannuslaite vapauttaa nykyisen asennon akselin pyöriessä ja lukittuu paikalleen kohdeasentoon, mikä varmistaa oikean toiminnan.

Koskettimen kytkentä: Akselin pyöriessä akseliin kiinnitetty liikkuva kosketin pyörii synkronisesti muodostaen "koskettimen" tai "erottamisen" vastaavan kiinteän koskettimen kanssa:

Kun liikkuva kosketin koskettaa kiinteää kosketinta, piirin polku on suljettu;

Kun liikkuva kosketin irtoaa kiinteästä koskettimesta, piirin polku on avoin;

Useiden kosketinryhmien synkroninen toiminta (esim. kolmen kosketinryhmän kytkeminen samanaikaisesti) mahdollistaa useiden piirien koordinoidun ohjauksen (esim. teho-, signaali- ja suojapiirien samanaikainen kytkeminen).

Piirin kytkentä valmis: Kun käyttökahva on kohdeasennossa, paikannuslaite kiinnittää asennon, liikkuva kosketin ja kiinteä kosketin ovat vakaasti kosketuksissa ja ohjattu piiri aktivoituu esiasetetun polun mukaisesti, jolloin kytkentä on valmis.

Avainlisäosa: Useiden asemien ja kontaktien koordinointilogiikka

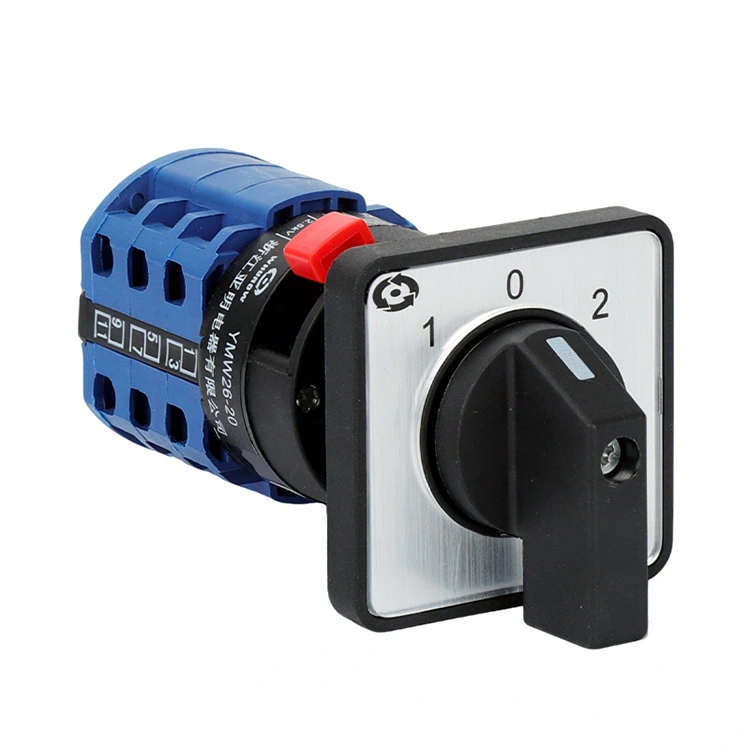

Vaihtokytkimen ydinetu on sen "useita asentoja, jotka vastaavat useita kosketinyhdistelmiä". Esimerkiksi 3-asentoisella, 2-ryhmäisellä koskettimen vaihtokytkimellä on eri koskettimien päälle/pois-tilat kullekin asennolle:

Asento 1: Yhteysryhmä 1 on päällä, kontaktiryhmä 2 on pois päältä;

Asento 2: Yhteysryhmä 1 on pois päältä, kontaktiryhmä 2 on päällä;

Asento 3: Molemmat kosketinryhmät 1 ja 2 ovat päällä (tai molemmat ovat pois päältä suunnitteluvaatimuksista riippuen).

Tämän yhdistelmän avulla yhdellä toiminnolla voidaan ohjata useiden piirien synkronista kytkentää, mikä yksinkertaistaa ohjauslogiikkaa.

IV. Vaihtokytkinten luokitus ja tyypilliset sovellukset

Rakenteen ja sovelluksen perusteella vaihtokytkimet voidaan luokitella eri tyyppeihin, joiden toimintaperiaatteissa on pieniä eroja:

Luokittelu toimintatavan mukaan:

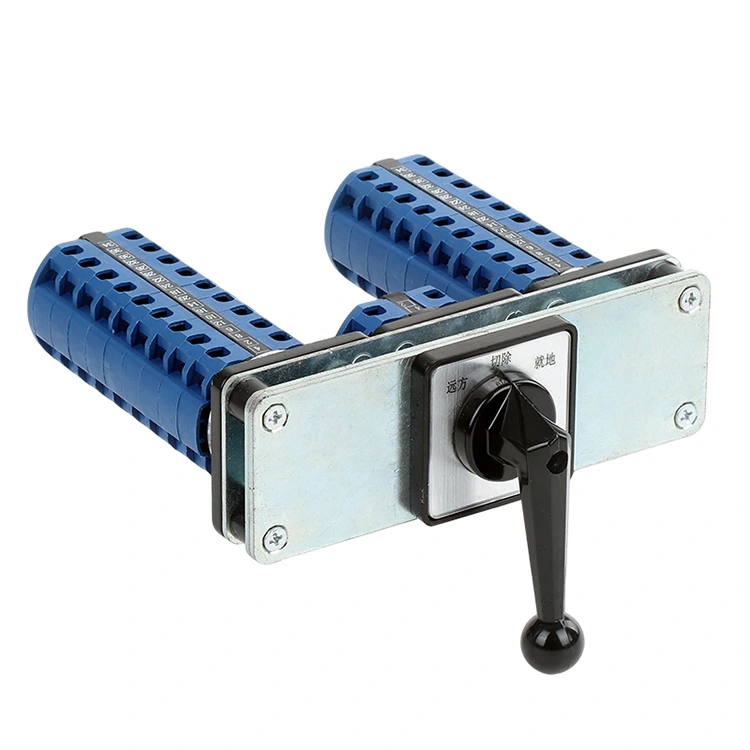

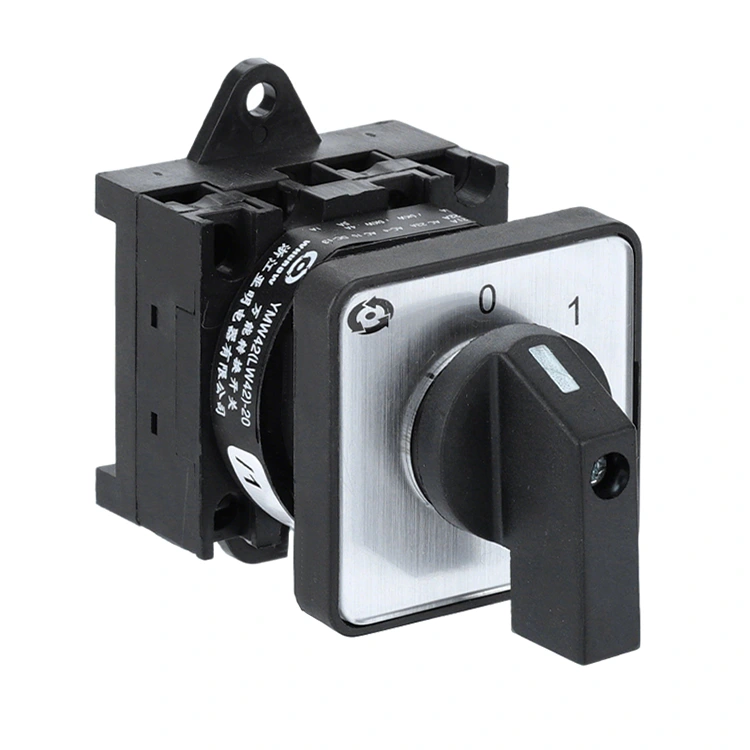

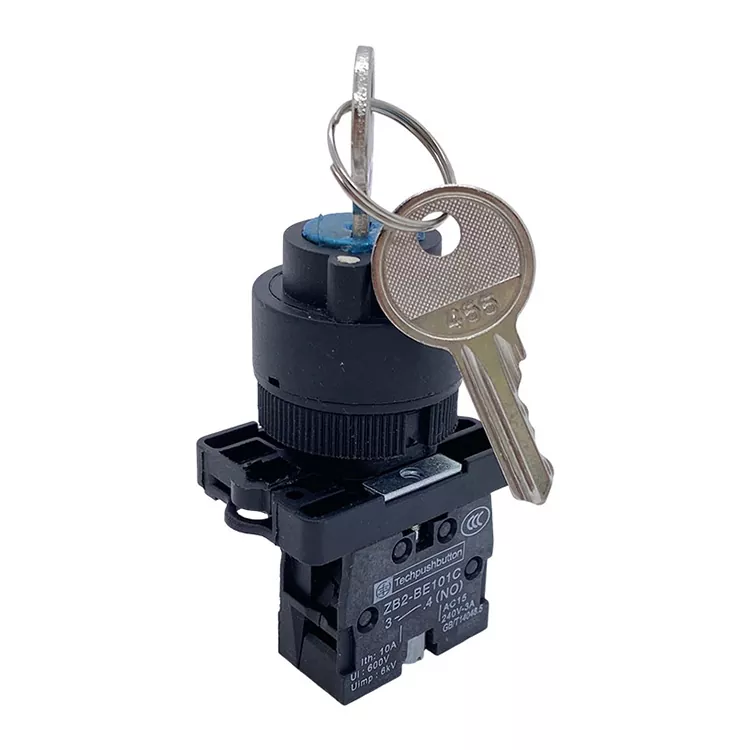

Pyörivä vaihtokytkin (yleisin): Vaihtaa asentoa kääntämällä kahvaa, kuten virtakytkimiä ja moottorin eteen/taakse ohjauskytkimiä;

Vaihtokytkin: Vaihtaa asentoa vaihtamalla kahvaa, jota käytetään usein pienissä laitteissa tai instrumenteissa.

Luokittelu yhteysryhmän numeron mukaan:

* Yksinapainen vaihtokytkin: Vain yksi kosketinryhmä, käytetään yksipiirikytkentään (esim. yksinkertainen virta päälle/pois);

* Moninapainen vaihtokytkin: Kaksi tai useampi kosketinryhmä, joita käytetään monipiirien koordinoituun kytkemiseen (esim. kolmivaiheisen tehonlähteen kytkeminen samanaikaisesti kolmella kosketinryhmällä).

Tyypilliset sovellusskenaariot:

* Virran kytkentä: Kuten vaihto päävirran ja varavirran välillä kaksoisvirtalähdejärjestelmässä;

* Moottorin ohjaus: Ohjaa moottorin pyörimistä eteen- ja taaksepäin (vaihtamalla moottorin käämien tehovaihetta);

* Signaalin muuntaminen: Vaihto eri mittaussignaalien välillä laitteissa (esim. jännite-, virtasignaalit);

* Piirin valinta: Vaihto eri toimintatilojen välillä teollisuuslaitteissa (esim. manuaalinen/automaattinen tila).

V. Toimintaperiaatteen keskeiset ominaisuudet

Mekaaninen lukitus: Koskettimien kytkentä perustuu täysin mekaaniseen toimintaan ilman elektronisia komponentteja. Tämä johtaa yksinkertaiseen rakenteeseen, korkeaan luotettavuuteen ja soveltuvuuteen ankariin ympäristöihin (kuten korkeisiin lämpötiloihin ja tärinäskenaarioihin).

Synkroninen kytkentä: Useat kosketinsarjat toimivat synkronisesti, mikä varmistaa johdonmukaisuuden monipiirikytkennässä (esim. kun moottori vaihtaa suunnan, tehovaihe ja suojapiiri kytkeytyvät synkronisesti).

Vaihteen lukitus: Asemointilaite estää virheelliset kytkennät varmistaen piirin vakauden ja sopii erityisen hyvin kriittisiin ohjausskenaarioihin (kuten sähköjärjestelmän kytkentä).
